Технические характеристики
| Диаметр соединяемого арматурного стержня | 22/20 | |
|

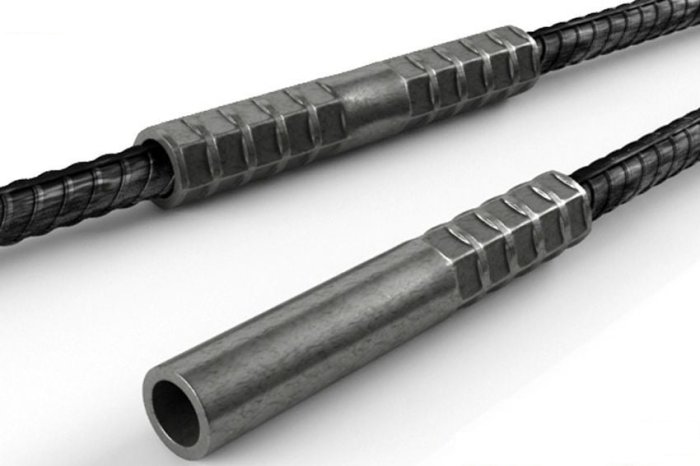

Размеры соединяемых муфт до опрессовки, мм |
Длина L3) (±2 мм) | 140 |
| Наружный диаметр dn1) | 40 | |
| Внутренний диаметр d1/d21) | 27/24 | |
| Длина l1/l2 (±2 мм) | 75/65 | |
| Количество обжимов | 6 | |
1. Допуск на наружный и внутренний диаметр муфт из стальных бесшовных труб принимать в соответствии с требованиями ГОСТ 8732 и ГОСТ8734 при соблюдении минимальных требований к толщине муфт. При рассверливании или изготовлении переходных муфт из круглого про- ката допуск на наружный диаметр ±1 мм и на внутренний диаметр ±1,5 мм при соблюдении минимальных требований к толщине муфт.
2. Прочность соединений должна быть не ниже браковочного значения временного сопротивления соединяемой арматуры. В соответствии с п.3.2 соединения относятся к категории с индексом «б».
3. По требованию Заказчика при согласовании с проектной организацией длина соединительных муфт может быть увеличена выше допускаемых значений.
Технические характеристики
| Показатель | Показатели для типов соединений | |||||
| Равнопрочные прокату | Равнопрочные по классу проката | С гарантией выносливости | Без гарантии выносливости | |||
| Разрывное усилие, кН, не менее | σвs × A s | oн вs × Aн s | o × A или σн вs × Aн s вs s | |||
| Деформативность Δ, мм, не более |
0,1 |
|||||
| Равномерное относительное удлинение соединяемых стержней проката δр, %, не менее |
2,0 |
|||||
| Выносливость соединения при растяжении | Требования по п. 4.2 | Требования по п. 4.2 | Нет требований | |||
Примечания:
1) As – номинальная площадь поперечного сечения соединяемой, мм2; sвs – фактическое значение временного сопротивления соединяемой арматуры по нормативным документам на ее производство, Н/мм2.
2) Aнs – нормативная площадь поперечного сечения соединяемой арматуры, мм2; sнвs – нормативное значение временного сопротивления соединяемой арматуры по нормативным документам на ее производство, Н/мм2.
3) За деформативность соединения принимается значение пластической деформации стыка при напряжении в арматуре, равном 0,6sт (0,6s0,2), где sт (s0,2) - браковочное значение физического или условного предела текучести арматуры по нормативным документам на ее производство, определяется по п. 6.3.
